3 एक्सिस गैन्ट्री रोबोट

3 एक्सिस गैन्ट्री रोबोट कार्टेशियन समन्वय वास्तुकला पर आधारित एक औद्योगिक स्वचालन उपकरण है। अपनी गैन्ट्री यांत्रिक संरचना, उच्च परिशुद्धता गति नियंत्रण और शक्तिशाली भार क्षमता के साथ, यह विनिर्माण उद्योग में हैंडलिंग, असेंबली और प्रसंस्करण जैसे कार्यों को कुशलतापूर्वक पूरा करने के लिए मुख्य उपकरण बन गया है।

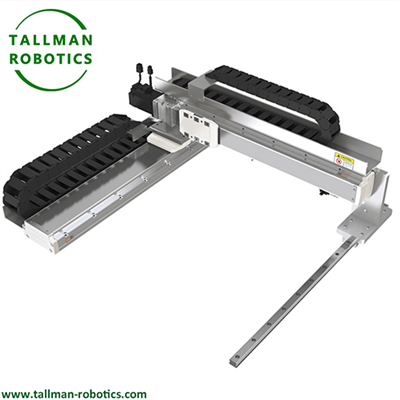

3 एक्सिस गैन्ट्री रोबोट एक क्लासिक गैन्ट्री शैली फ्रेम डिजाइन को अपनाता है, जिसमें क्षैतिज एक्स अक्ष, ऊर्ध्वाधर वाई अक्ष (क्रॉसबीम), और ऊर्ध्वाधर जेड अक्ष से युक्त तीन आयामी गति प्रणाली शामिल है। X-अक्ष को आमतौर पर क्रॉसबीम (Y-अक्ष) पर दो समानांतर गाइड रेल द्वारा समर्थित किया जाता है, और Z{5}अक्ष स्लाइड टेबल को क्रॉसबीम के नीचे लंबवत रूप से स्थापित किया जाता है, जिससे एक स्थिर "दरवाजा" संरचना बनती है। बॉडी उच्च शक्ति वाली स्टील संरचना या औद्योगिक ग्रेड एल्यूमीनियम प्रोफाइल से बनी है, जो सटीक बॉल स्क्रू और रैखिक गाइड से सुसज्जित है, जो दसियों किलोग्राम से लेकर कई टन तक का भार ले जा सकती है। ऑपरेशन के दौरान कंपन का आयाम 0.02 मिलीमीटर से कम है, जो उच्च गति गति के दौरान स्थिरता सुनिश्चित करता है। इसका मोशन मॉड्यूल सर्वो मोटर्स द्वारा संचालित होता है, जिसमें ± 0.05 मिलीमीटर की पोजिशनिंग सटीकता और ± 0.02 मिलीमीटर की बार-बार पोजिशनिंग सटीकता होती है, जो माइक्रोमीटर स्तर के सटीक संचालन की आवश्यकताओं को पूरा करती है। मॉड्यूलर डिज़ाइन उपयोगकर्ताओं को उत्पादन लाइन लेआउट के अनुसार अक्ष की लंबाई को लचीले ढंग से समायोजित करने की अनुमति देता है (एकल अक्ष स्ट्रोक को 1 मीटर से 10 मीटर से अधिक तक बढ़ाया जा सकता है), और विभिन्न कार्यों के लिए अनुकूलित अंतिम प्रभावकों (जैसे ग्रिपर, सक्शन कप, वेल्डिंग गन इत्यादि) को जल्दी से बदलने की अनुमति देता है।

3 एक्सिस गैन्ट्री रोबोट एक एकीकृत गति नियंत्रण प्रणाली से सुसज्जित है जो पीएलसी, औद्योगिक कंप्यूटर (आईपीसी), या जी - कोड या ग्राफिकल इंटरफ़ेस (एचएमआई) के माध्यम से गति प्रक्षेपवक्र सेट करने के लिए समर्पित नियंत्रकों के साथ प्रोग्रामिंग का समर्थन करता है। हाईएंड मॉडल एक दृश्य मार्गदर्शन प्रणाली से सुसज्जित है, जो औद्योगिक कैमरों के माध्यम से वास्तविक समय में वर्कपीस की स्थिति को कैप्चर करता है और एआई एल्गोरिदम के साथ गति पथ को स्वचालित रूप से सही करता है। बेतरतीब ढंग से रखी गई सामग्रियों की पहचान करने की सटीकता 99.5% से अधिक है। मल्टी एक्सिस लिंकेज फ़ंक्शन जटिल प्रक्षेपवक्र योजना जैसे रैखिक इंटरपोलेशन और परिपत्र इंटरपोलेशन का समर्थन करता है, जैसे कि वक्र वेल्डिंग को पूरा करना या तीन आयामी अंतरिक्ष में सतह छिड़काव। मानवीय कंप्यूटर इंटरैक्शन के संदर्भ में, सिस्टम मैन्युअल शिक्षण, ऑफ़लाइन सिमुलेशन और दूरस्थ निगरानी का समर्थन करता है। ऑपरेटर टच स्क्रीन या हैंडहेल्ड टर्मिनलों के माध्यम से वास्तविक समय में मापदंडों को समायोजित कर सकते हैं, जिससे डिबगिंग चक्र काफी कम हो जाता है।

अधिक प्रोजेक्ट देखने या यूट्यूब द्वारा हमारी वीडियो गैलरी देखने के लिए आपका स्वागत है: https://www.youtube.com/@tallmanrobotics

औद्योगिक क्षेत्र में, 3 एक्सिस गैन्ट्री रोबोट के विशिष्ट अनुप्रयोगों में शामिल हैं:

लॉजिस्टिक्स और वेयरहाउसिंग: बुद्धिमान गोदामों में माल के इनबाउंड और आउटबाउंड हैंडलिंग और पैलेटाइज़िंग संचालन को निष्पादित करना, और 24-घंटे मानवरहित सॉर्टिंग प्राप्त करने के लिए कन्वेयर सिस्टम के साथ सहयोग करना, जो पारंपरिक मैनुअल श्रम की तुलना में 5-8 गुना अधिक कुशल है;

सटीक मशीनिंग: सेमीकंडक्टर पैकेजिंग प्रक्रिया में, 99.9% की उपज दर के साथ, चिप वेफर्स की माइक्रोमीटर स्तर की सटीक पकड़ और माउंटिंग प्राप्त करने के लिए वैक्यूम सक्शन कप का उपयोग किया जाता है;

ऑटोमोटिव विनिर्माण: मल्टी एक्सिस लिंकेज के माध्यम से जटिल वेल्ड के एक बार गठन को प्राप्त करने के लिए, मैन्युअल हस्तक्षेप त्रुटियों को कम करने के लिए, बॉडी घटकों की वेल्डिंग और असेंबली के लिए उपयोग किया जाता है, जैसे दरवाजा असेंबली की पोजिशनिंग वेल्डिंग;

लेज़र प्रसंस्करण: धातु की शीटों की कटाई और नक्काशी को पूरा करने के लिए एक लेज़र हेड को माउंट करें, जिससे अत्याधुनिक खुरदरापन सुनिश्चित हो सके, उच्च परिशुद्धता स्थिति के साथ 1.6 μ मीटर से कम या उसके बराबर।

3 एक्सिस गैन्ट्री रोबोट में सरल संरचना, कम रखरखाव लागत और उत्कृष्ट लोड परिशुद्धता अनुपात की विशेषताएं हैं, जो इसे उन परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाती हैं जिनमें बड़े स्ट्रोक और उच्च कठोरता संचालन की आवश्यकता होती है। इसका खुला आर्किटेक्चर एजीवी (ऑटोमेटेड गाइडेड व्हीकल्स) और 3डी वेयरहाउस जैसे बुद्धिमान उपकरणों के साथ सहज एकीकरण का समर्थन करता है, जो लचीली उत्पादन लाइनों का निर्माण करता है। उद्योग 4.0 के संदर्भ में, 3 एक्सिस गैन्ट्री रोबोट स्वचालन और कम मानव श्रम की ओर विनिर्माण में परिवर्तन ला रहा है। उदाहरण के लिए, 3सी इलेक्ट्रॉनिक्स फैक्ट्री में गैन्ट्री रोबोट पेश करने के बाद, मोबाइल फोन घटकों की असेंबली दक्षता 60% बढ़ गई और श्रम लागत 45% कम हो गई। उच्च विश्वसनीयता और लागत-प्रभावशीलता के साथ, 3 एक्सिस गैन्ट्री रोबोट ऑटोमोटिव, नई ऊर्जा और एयरोस्पेस जैसे क्षेत्रों में बुद्धिमान उन्नयन के लिए एक मानक उपकरण बन गया है, जो उद्यमों को कुशल और स्थिर आधुनिक उत्पादन प्रणाली बनाने में मदद करता है।
